【Office共通】テキストボックスを使って省略線を作る

スポンサーリンク
この記事は約7分で読めます。
省略線タイトル画像

本日はちょっといつもと趣向が異なり趣味の時間っぽい内容です。このサイトの解説画像で使っている「省略線」ですが、たまに「これどうやって作ってるんですか?」というご質問をいただくので、作り方をまとめてみました。

省略線使用例

省略線は図形の「大波・小波」や「フリーハンド・曲線」を使った作成方法もありますが、不器用な私は頂点の山の位置が微妙にずれたりしてどうもうまくいかない事が多く、あれこれ考えた結果「テキストボックス」にとある文字を入力して作る手順に落ち着いています。

こんなやり方するのは私だけかもしれないのですが(笑)、興味のある方はお試しください。

※解説画像はMicrosoft365のWordを使用していますが、Excel・PowerPointでも同様の手順で作成できます。

スポンサーリンク

テキストボックスに省略線にする記号を入力する

Wordで作る場合は、先に[挿入]タブの「図形」から「新しい描画キャンバス」を挿入しておきましょう。描画キャンバスの枠内にテキストボックスを作成すると、レイアウトオプションに苦労させられずに済みますので作業が楽になります。(Excel、PowerPointで作成する時は特に気にする必要はありません)

新しい描画キャンバスの位置

[挿入]タブ⇒「図形」から「横書きテキストボックス」(基本図形の先頭にある四角の中に「A」と書いてある図形)をクリックします。ドラッグして描画しても良いですが、文字を入れた分だけ自動拡張するように、挿入位置でクリックするのがおすすめです。

フォントはデフォルト(Wordは「游明朝」、Excel・PowerPointは「游ゴシック」)のままで構いません。テキストボックスの中に「にょろ」と入力しスペースで変換します。色々候補が出てくるのですが、下図のようにニャンコの口みたいな形を選択します。

にょろの候補

「にょろ」が変換候補にない時は?

「にょろ」と打っても変換候補に出て来ない・・・という時は、タスクバーのIMEアイコン(「あ」や「A」の文字の上)で右クリック⇒IMEオプションからIMEパッドをクリックして、IMEパッドを表示します。

文字一覧」⇒文字カテゴリウィンドウで「CIK用の記号および分音記号」フォルダをクリックすると、顔郵便マークの下に出てきます。クリックして挿入しましょう。

IMEパッド

この「にょろ」を好きな数だけ打ちますが、Wordに限りちょっとした小技が使えます。ひとつ目の「にょろ」を変換してEnterで確定したら、F4キーを押します。F4は直前の動作を繰り返す機能がありますので、2つ目以降の入力が楽になります。ここではF4を9回押して、合計10個入れます。(Excel・PowerPointの場合は地道に入力するかコピペしましょう)

にょろを任意の数だけ入力したところ

入力した記号の書式を整える

にょろを打ち終わったら、書式を整えて省略線の形を作ります。

まず、テキストボックスの外枠を選択し、フォントサイズを36pt、色を「赤」にします。

フォントサイズと文字色を変更したところ

テキストボックスの外枠を選択して[図形の書式]タブをクリックします。「図形の塗りつぶし」と図形の枠線」の下向き山括弧をクリックして開き、それぞれ「塗りつぶしなし」「枠線なし」に変更します。(既定のテキストボックスが塗りつぶし・枠線とも「なし」になっている場合はそのまま次へ進んでください)

図形の塗りつぶしと図形の枠線の位置

このテキストボックスを2つコピーして、にょろ線が入ったテキストボックスを合計3つにして縦に並べます。CtrlShiftを押しながらテキストボックスの外枠を下方向にドラッグすると横位置をずらさずにコピーできます。にょろ線を2本並べれば省略線の形はできあがりますが、それだと上下の線の間が素通しになってしまうので、あえて3本構成にしています。コピーが終わったら真ん中のテキストボックスを選択しておきます。

テキストボックスを2つコピーし中央のボックスを選択したところ

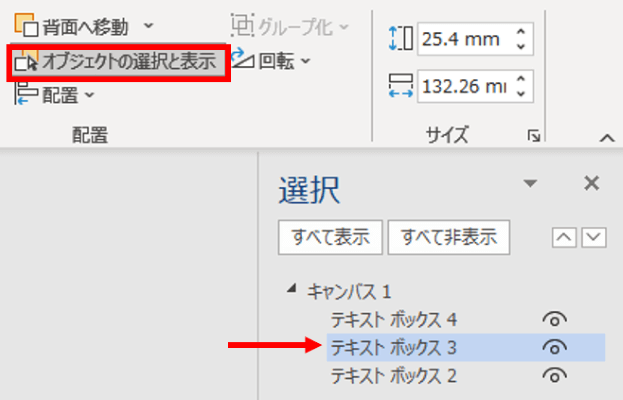

ここで、[図形の書式]タブの「オブジェクトの選択と表示」をクリックし、右側に表示された「選択」ウィンドウで現在選択されている真ん中のテキストボックスの名前を確認しておきます。(ここでは「テキストボックス 3」という名前になっていますが、この番号は図形などを作成した順によって変わりますので必ずしも画像と同じ番号になるとは限りません)

オブジェクトの選択と表示の位置

※「選択」ウィンドウはまた後で使いますので邪魔でなければそのまま開いておいてください。一旦閉じた場合は、後で使う時に再度「オブジェクトの選択と表示」をクリックすれば表示されます。

真ん中のテキストボックスを選択したまま、[図形の書式]タブのワードアートのスタイルグループから「文字の輪郭」の下向き山括弧をクリックします。

文字の輪郭ボタンの位置

文字の輪郭の色を、他のテキストボックスの文字色とは異なる色に変更します。(このあと3つのにょろ線をくっつけますが、その時に位置をわかりやすくするためです。ここでは「自動」を選択します)
色を変更したら、もう一度「文字の輪郭」の下向き山括弧をクリックし、太さを「6pt」に変更します。

輪郭の色と太さの位置

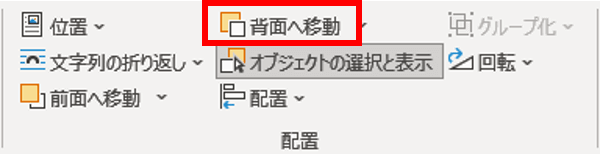

続けて[図形の書式]タブの「背面へ移動ボタンを1回クリックしておきます。

背面へ移動の位置

真ん中のテキストボックスを上に移動し、にょろ線同士をぴったりくっつけます。細かい位置調整は方向キーを使いましょう。

真ん中の線を上の線にくっつく位置まで移動するところ
Point

下図左のように隙間ができてしまうとグラフや表に乗せた時に下がチラ見えしてしまうので、黒にょろ線の上部が赤にょろ線の下に潜り込む(かつはみ出ない)くらいのイメージでくっつけると良いです。(先ほど黒のにょろ線を「背面へ移動」したのは下にもぐりこませるためです)

線と線をくっつけたところ
はにわ先生
はにわ先生

ウィンドウの表示倍率を上げると位置が確認しやすいですよ!

上2つのにょろ線をくっつけたら、一番下の赤にょろ線のテキストボックスを上に移動し、黒にょろ線の下にくっつけます。ここもなるべく隙間ができないようにしましょう。

3本の線をすべてくっつけたところ

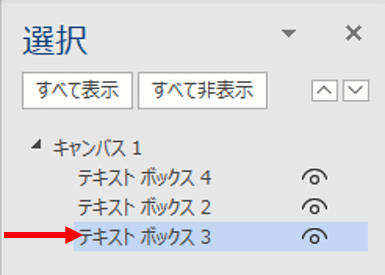

次は真ん中のにょろ線の色を変えますが、3つ重なったテキストボックスから真ん中を選択したい時は、「オブジェクトの選択と表示」の「選択」ウィンドウを使いましょう。名前を確認しておいた真ん中のテキストボックス(ここではテキストボックス 3)をクリックします。

選択ウィンドウで真ん中のテキストボックスを選択するところ

[図形の書式]タブの「文字の輪郭の下向き山括弧をクリックし、輪郭線の色を「白、背景1」に変更します。(中心部分に文字の色がうっすら見えて気になる場合は文字の色も白、背景1に合わせてください)

輪郭性の色選択

省略線らしくなりました。これでベースは完成です。

輪郭線のベースの完成図

尚、ベースが文字のため、フォントを変更すると違った形になってしまったり、文字同士の両サイドが離れてしまい線として機能しなくなる場合があります。私も色々試しましたが、結果的には游明朝か游ゴシックが一番無難にできあがるという結論に至っています。

また、游明朝で作った時に文字に「太字」を適用してしまうと、山の頂点にところどころ余計なポッチが出てしまう事がありますので、太さは輪郭線で調整するようにした方が良いと思います。

ではここから先は仕上げの工程です。

テキストボックスをグループ化する

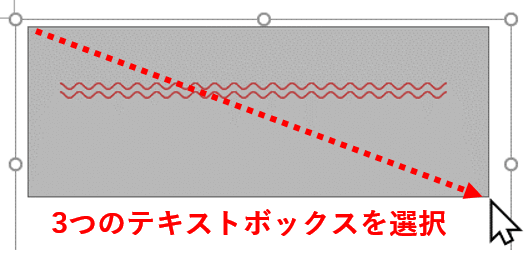

現在、省略線を構成する3つのテキストボックスはばらばらになっている状態なので、グループ化します。テキストボックスをすべて選択します。

テキストボックスをドラッグで選択するところ

[図形の書式]タブの配置グループにある「グループ化」をクリックし、サブメニューからもう1度「グループ化」をクリックします。(グループ化は図形を選択した状態で枠線上で右クリックし、コンテキストメニューから適用する事もできます)

グループ化の位置

テキストボックスを図に変更する

テキストボックスをグループ化した直後は大外枠が選択された状態になっているので、そのまま枠の上で右クリックしてコピー」を選択するか、Ctrl+Cのショートカットキーでコピーします。(切り取りでも良いですが、元のテキストボックスを残しておいた方が手直しがすぐ行えます)

続けて任意の位置で右クリックし、貼り付けのオプションで「」をクリックして貼り付けします。
※Wordで描画キャンバスを使って作成した場合はキャンバスの外に貼り付けしてください。キャンバスの中に貼り付けして次の工程「図として保存」を行うと、キャンバスごと図になってしまいます。

貼り付けオプション

貼り付けた「図」形式の省略線は、そのまま表やグラフなどに重ねてすぐに使えます。また、[図の形式]タブからトリミングを選択して使いたい長さにカットしたり、サイズ変更ハンドルで左右に拡大して山の角度を変えたり、「」をクリックして都度カラーを変更したりと結構いろいろアレンジできますので、お好みであれこれ試してみてください。

図の形式タブの色バリエーション例
みーちゃん
みーちゃん

図にしたあとで、サイズ変更ハンドルを使って拡大した時に左右両端の丸みが少し気になったら、トリミングで両端をカットしておくと綺麗になるよ!

完成した図を選択して右クリック⇒図として保存」をクリックして任意の場所にpng形式で保存しておくと、あとから色々なファイルに流用することができます。

図として保存の位置

ここまでが一連の作成手順になりますが、必ずこの通りにやらねばならないという事は全くありませんので、『こうした方がいいんじゃない?』と思ったところはご自由に変更してください。
